一、土壤熱通量傳感器產品概述

土壤熱通量傳感器又稱土壤熱通量板，是一種用于測量土壤熱通量的設備，具有靈敏度高，測量精確，使用方便，能夠測量土壤表面的溫度和土壤表面的熱通量，從而計算出土壤的熱量狀況。

土壤土壤熱通量傳感器又稱作熱流板、土壤熱通量板、熱流計等名稱，是用來測量熱通量的儀器，可以用于土壤內部測量。它通過一個熱電堆，以電壓形式輸出，電壓正比于熱通量，它容易操作，特別適用于測量土壤和建筑墻體、玻璃墻體的熱導率。利用埋在土中2cm處的熱通量板所測量得到的土壤熱通量值。一年當中，它是隨著季節的變化而變化，夏季土壤熱通量為正值，既有熱量進入土壤層中，而且量值較大；冬季則土壤熱通量為負值，土壤中的熱量向大氣釋放，但量值較小。

二、土壤熱通量傳感器適用范圍

本品可廣泛用環境、農業、林業、種植、建筑、等領域。

三、土壤熱通量傳感器技術參數

供電電壓：□12-24V□5V

輸出信號：□電流型4～20mA□0-2V□RS485定制

測量范圍：-200至200 w/m2

內阻小于300Ω

測量精度：小于5%

熱流計算公式

熱流量（w/m2）=系數（w*m-2/mv）*輸出

工作電流:12V上電約26mA

四、土壤熱通量傳感器功能特點

1.體積小巧，測量快速準確

2.低功耗設計，采用合理的功耗控制模式

3.性能穩定

五、土壤熱通量傳感器測量方法

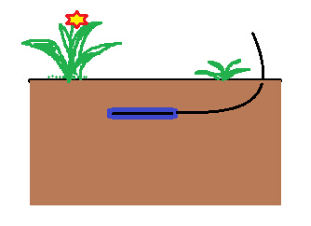

1.土壤中測量方法

應該使板面與熱流量方向相垂直，水平放置于土壤層中。傳感器的埋設深度，通常是距自然下墊面3-10厘米深處，應盡量避免直接設置在土層表面，因為自然下墊面并非幾何平面，表面的微小起伏將使傳感器讀數失去代表性，同時傳感器的上表面直接與空氣接觸也可能產生輻射誤差。通常在觀測場地選擇一塊具有代表性的地段，用鏟刀垂直向下挖一剖面，

從土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置熱流板，并使傳感器的上下兩側面能與土壤保持良好的接觸，將導線沿剖面引出再將土壤回填。但要注意，熱流板的埋設深度應該是其中心線與土壤表面的距離。

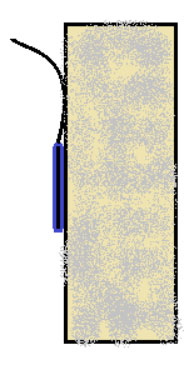

2.墻面上測量方法

首先將熱流傳感器表面均勻涂上凡士林，將涂有凡士林的熱流傳感器貼在墻體表面，使墻體和熱流傳感器能夠進行緊密接觸，停留幾分鐘后，待熱流傳感器適應環境溫度后可開始測量。
